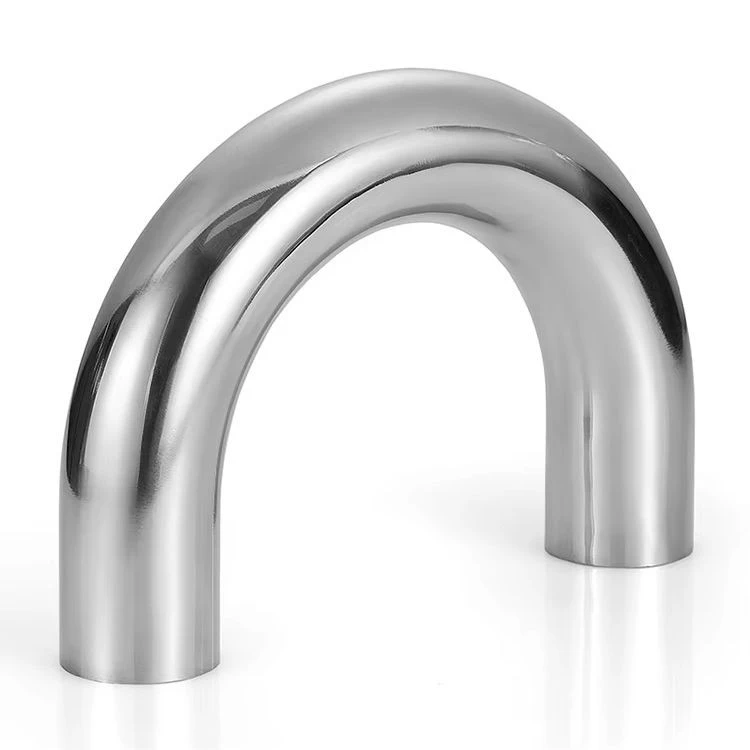

ہر پائپنگ لے آؤٹ سیدھے راستے پر نہیں چل سکتا۔ ہیٹ ایکسچینجرز میں، U-شکل والے ٹیوب بنڈلز، کومپیکٹ مینی فولڈز، اور ریٹرن لائنوں میں، فلو کو مکمل 180 ڈگری میں موڑنا چاہیے، بہاؤ کی کارکردگی پر سمجھوتہ کیے بغیر انہیں ایک متوازی راستے پر واپس لے جانا چاہیے۔ دیسٹینلیس سٹیل 180 ڈگری کہنیواپسی موڑ کے نام سے بھی جانا جاتا ہے، وہ فٹنگ ہے جو اس تبدیلی کی سہولت فراہم کرتی ہے۔MIDASسٹینلیس سٹیل کی 180 ڈگری کوہنیوں کی ایک جامع رینج تیار کرتا ہے، جو ہموار بہاؤ کو الٹنے اور طویل-کھانے والی اور اعلی-پیوریٹی سروس میں بھروسے کے لیے بنایا گیا ہے۔
سنگل ریٹرن بینڈ کا کیس
ڈیزائنرز بعض اوقات دو 90-ڈگری کہنیوں کو ایک ساتھ ویلڈنگ کرکے 180 ڈگری کا موڑ حاصل کرنے کی کوشش کرتے ہیں۔ یہ نقطہ نظر، فعال ہونے کے دوران، ایک اضافی ویلڈ جوائنٹ کا اضافہ کرتا ہے، مجموعی جگہ کی ضروریات کو بڑھاتا ہے، اور ایک اضافی ممکنہ رساو کا راستہ بناتا ہے۔ اس کے برعکس، ایک ٹکڑا 180 ڈگری کہنی ان مسائل کو ختم کرتا ہے۔
واپسی کا موڑ ایک مسلسل، ہموار اندرونی سموچ کے ساتھ ڈیزائن کیا گیا ہے جو کم سے کم علیحدگی اور ہنگامہ خیزی کے ساتھ موڑ کے ذریعے سیال کو ہدایت کرتا ہے۔ یہ ڈیزائن ہائیڈرولک کارکردگی کو محفوظ رکھتا ہے اور موڑ پر کٹاؤ کے خطرے کو کم کرتا ہے۔ ہیٹ ایکسچینجرز کی تعمیر میں، جہاں سینکڑوں ریٹرن موڑ U{2}}ٹیوب بنڈل بناتے ہیں جو آلات کے آپریشن کے لیے اہم ہیں، ہر فٹنگ کی سالمیت بہترین تھرمل کارکردگی اور سروس لائف کے لیے ضروری ہے۔
سٹینلیس سٹیل کیوں؟
سٹینلیس سٹیل مطلوبہ خدمت میں واپسی کے موڑ کے لیے پسند کا مواد ہے۔ کرومیم- سے بھرپور غیر فعال آکسائیڈ پرت موروثی سنکنرن مزاحمت فراہم کرتی ہے، جب کہ 316 گریڈ کے مواد میں مولیبڈینم کا مواد کلورائیڈز اور جارحانہ عمل کیمیکلز کے خلاف تحفظ فراہم کرتا ہے۔
ہیٹ ایکسچینجر اور اعلی-درجہ حرارت کی ایپلی کیشنز کے لیے، آسنیٹک سٹینلیس سٹیل وسیع درجہ حرارت کی حد میں بہترین سختی پیش کرتا ہے، اس ٹوٹنے والے رویے سے گریز کرتا ہے جو کم درجہ حرارت پر کاربن سٹیل کو متاثر کر سکتا ہے۔ ہموار، غیر-غیر غیر محفوظ سطح کھانے، مشروبات، اور دواسازی کی پیداوار میں حفظان صحت کے عمل کی بھی حمایت کرتی ہے، جہاں آلودگی کو روکنا ضروری ہے۔
مصنوعات کی وضاحتیں
MIDASسٹینلیس سٹیل 180 ڈگری کہنیوںبین الاقوامی معیارات کی جہتی اور مادی ضروریات کو پورا کرنے کے لیے تیار کیے گئے ہیں، جس سے عالمی منصوبوں میں تبادلہ اور قابل اعتماد کارکردگی کو یقینی بنایا گیا ہے۔
مواد کے درجات:ASTM A403 WP304/304L اور WP316/316L میں دستیاب ہے، درخواست پر دستیاب دیگر آسٹینیٹک گریڈز کے ساتھ۔ یہ مواد خاص طور پر پریشر پائپنگ ایپلی کیشنز کے لیے بنائے گئے ہیں۔
جہتی معیارات:بٹ- ویلڈ فٹنگ کے لیے ASME B16.9 کے مطابق تیار کیا گیا ہے۔ واپسی موڑ کا مرکز-سے-وسطی طول و عرض طویل-رداس (1.5D) اور مختصر-رداس (1D) کنفیگریشن کے معیاری تقاضوں کے مطابق ہے۔
سائز کی حد:NPS 1/2 سے NPS 24 تک دستیاب، عام پائپنگ سسٹم کی ضروریات کے مکمل اسپیکٹرم کا احاطہ کرتا ہے۔
کنکشن کی قسم:پائپ سے براہ راست ویلڈنگ کے لیے بٹ-ویلڈ کا اختتام بیولڈ کناروں کے ساتھ ہوتا ہے، جو ایک مسلسل، لیک-فری بہاؤ کے راستے کو یقینی بناتا ہے۔
سطح ختم:معیاری مل ختم، بہتر سنکنرن مزاحمت اور صفائی کے لیے اختیاری اچار اور گزرنے کے ساتھ۔
ایپلی کیشنز
MIDAS سٹینلیس سٹیل 180 ڈگری کوہنیوں کو تمام صنعتوں میں استعمال کیا جاتا ہے جہاں سنکنرن مزاحمت اور موثر بہاؤ ریورسل دونوں ترجیحات ہیں۔ ہیٹ ایکسچینجرز کی تیاری میں، ریٹرن موڑ ضروری اجزاء ہیں جو شیل-اور-ٹیوب میں استعمال ہونے والے U-ٹیوب بنڈل اور مختلف دیگر حرارت کی منتقلی کے ڈیزائن بناتے ہیں۔ کیمیکل پروسیسنگ پلانٹس کومپیکٹ کئی گنا انتظامات کے اندر corrosive سیالوں کو سنبھالنے کے لیے ان موڑ پر انحصار کرتے ہیں۔ کھانے اور مشروبات کی صنعت کو ایک ہموار، درانداز-مفت بہاؤ کے راستے سے فائدہ ہوتا ہے، جو کہ حفظان صحت کے عمل کو یقینی بناتا ہے۔ دواسازی کی سہولیات آلودگی کو روکنے کے لیے سٹینلیس سٹیل کو ترجیح دیتی ہیں، جب کہ سمندری اور آف شور ایپلی کیشنز 316-گریڈ کے سٹینلیس سٹیل پر انحصار کرتی ہیں تاکہ کلورائیڈ کی حوصلہ افزائی کی جا سکے۔ ان تمام شعبوں میں، ایک ہی-ٹکڑا واپسی موڑ اور سنکنرن-مزاحم مواد کا مجموعہ قابل اعتماد طویل مدتی کارکردگی فراہم کرتا ہے۔
کوالٹی اشورینس
ہر MIDASسٹینلیس سٹیل 180 ڈگری کہنیشپمنٹ سے پہلے مکمل معائنہ کرتا ہے۔ ہمارے کوالٹی کنٹرول کے عمل میں کیمیائی ساخت کی تصدیق کرنا، طول و عرض کی جانچ کرنا، اور کسی بھی بے ضابطگی کے لیے سطح کو بصری طور پر جانچنا شامل ہے۔ ہم مکمل میٹریل ٹیسٹ سرٹیفکیٹ (MTC) فراہم کرتے ہیں جو ہر بیچ کے لیے EN 10204/3.1B کی تعمیل کرتے ہیں، مکمل سراغ لگانے اور بین الاقوامی معیارات کی پابندی کو یقینی بناتے ہیں۔
نتیجہ
MIDAS سٹینلیس سٹیل 180 ڈگری کوہنیاں سنکنرن مزاحمت کے ساتھ موثر بہاؤ ریورسل کو یکجا کرتی ہیں، ہیٹ ایکسچینجرز، کمپیکٹ مینی فولڈز، اور دیگر ایپلی کیشنز کے لیے جہاں سمت کی مکمل تبدیلی کی ضرورت ہوتی ہے، کے لیے تکنیکی طور پر اعلیٰ حل پیش کرتے ہیں۔ خواہ ترجیح دباؤ کے نقصان کو کم سے کم کرنا ہو، سروس کی زندگی کو بڑھانا ہو، یا حساس عمل میں پاکیزگی کو یقینی بنانا ہو، 180 ڈگری سٹینلیس سٹیل کی کہنی قابل اعتماد، طویل مدتی کارکردگی فراہم کرتی ہے۔
